Notice d’installation
Préconisation Luminaire LED
Le présent document liste les principales recommandations concernant l’installation des luminaires LED fournis par Midi Lum. Toute installation doit par ailleurs se conformer aux normes en vigueur.
Protection contre les surtensions :
De plus, il existe plusieurs types de surtensions :
- Type 1 : Les surtensions foudre: surtensions transitoires de forte amplitude sur une très courte durée.
- Type 2 : Les surtensions de commutation : (lors de la mise en route de l’installation) surtension transitoire sur une très courte durée.
- Type 3 : Les surtensions liées à une erreur de branchement ou une rupture de neutre : surtension temporaire de 400V d’une durée plus ou moins prolongée.
Protection contre la surtension de types 1&2 :

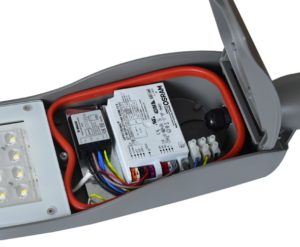

De même, nos luminaires LED sont équipés d’appareillages électroniques bénéficient d’une protection intégrée contre les surtensions dont les caractéristiques sont les suivantes :
| Type d’appareillage électronique | Capacité de surtension | ||||
| Philips ou Osram |
|
Par ailleurs, grâce à ces valeurs de tenue aux surtensions permettent d’effectuer une analyse de risque conformément à la norme NFC 17-200.
Protection contre les surtensions de type 3 :
De plus, les luminaires et kits LED VHM nous imposons systématiquement une varistance à associer au dispositif de protection en pied de mât (livrée avec le luminaire).
De même, pour les luminaires URBAWAY un parasurtenseur d’une protection allant jusqu’à 20 kV et branché dans le luminaire.
Dimensionnement électrique de l’installation :
D’autre part, il est indispensable de vérifier que le calibre de disjoncteur de la ligne existante est dimensionné pour supporter les courants d’appel des appareillages électroniques de luminaires LED.
Nombre maximal autorisé d’appareillages électroniques DALI par type de disjoncteur :
| Luminaire
|
Type de disjoncteur
|
Nombre maximal autorisé d’appareillage électronique D4i par type de disjoncteur.
| Luminaire
|
Type de disjoncteur
|
Mixage sur une même ligne de ballast ferromagnétique et équipement LED :
En outre, d’une manière générale, sur une même ligne d’éclairage il est possible de mélanger les sources LED et décharge. Ainsi il n’y a pas de contre-indication d’un point de vue théorique si l’installation et le matériel sont entretenues de façon régulière.
De par leurs caractéristiques techniques, les appareillages électroniques qui équipent nos luminaires ne seront pas affectés. De par les pics d’amorçage, harmoniques ou surtensions générées par les appareillages ferromagnétiques.
Par ailleurs, il convient de préciser que la protection en tête de ligne doit être revue pour supporter les courants d’appel des appareillages électroniques des luminaires LED.
Réseau aérien :
Ainsi, nos luminaires LED sont équipés d’appareillages électroniques de la marque PHILIPS ou OSRAM. Ce qui confirme qu’aucune restriction n’est connue sur un fonctionnement en réseau aérien avec neutre commun à l’éclairage extérieure. Ainsi qu’au réseau de distribution publique (document disponible sur demande).
En outre, la norme NFC 17-200 interdit, pour les installations neuves. De plus, le neutre commun à l’éclairage extérieure et au réseau de distribution publique.
Cette préconisation des luminaires LED permet de mieux connaître les spécificités des produits. Ainsi que la façon de les installer afin d’assurer une mise en place optimale et efficace.
